郑州华威焊业有限公司

    该项目针对辊压机使用一定周期后，辊面会出现大面积掉块或凹坑，甚至会出现纵向辊体裂痕，修复时辊体需要整体预热，浪费能源，现场施工难，修复时间长等问题，研发了一种药芯焊丝，这种材料强度适宜、韧性及抗疲劳性好，用于焊接过渡层能有效解决上述问题，该焊接材料熔 敷金属抗拉强度能达到580MPa以上，屈服强度能达到480MPa以上，延伸率能达到25%以上，冲击吸 收功在-20°C时能达到120J以上。依托该项目获得发明专利1项。

    ①用CaF2-CaO-SiO2作为碱性药芯焊丝的主要造渣成分；②提高CaF2的含量，降低焊缝金属扩散氢含量；③该药芯焊丝熔敷金属化学成分力学性能及扩散氢含量均可达到设计要求；④修复后的辊面不出现大块脱落和延向辊体的纵向裂纹；简化了焊接工艺，堆焊前不预热，表面清理干净后直接施焊。

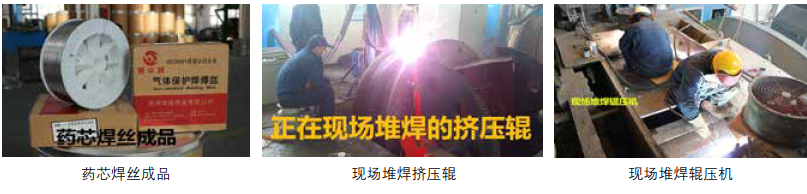

    该项目研发的药芯焊丝不需要预热，使用后有效节约了能源，取得了良好的社会效益和环境效益。该产品已在天瑞、同力、山水等大型水泥集团广泛使用，推广价值显著，并计划在其它大型水泥集团、钢铁行业推广使用。2015年至2017年为企业新增销售收入1080万元，新增利润212万元，新 增税收106万元，节支95万元。

    该项目研究开发的焊丝解决了修复后的辊面出现大块脱落和延向辊体的纵向裂纹问题，并简化了焊接工艺，堆焊前不预热，表面清理干净后直接施焊省时省力。达到国内领先水平，具有较高的 社会效益。
